Automatisk transformatorviklingsmaskine – præcise automatiserede spoleviklingsløsninger til transformatorproduktion

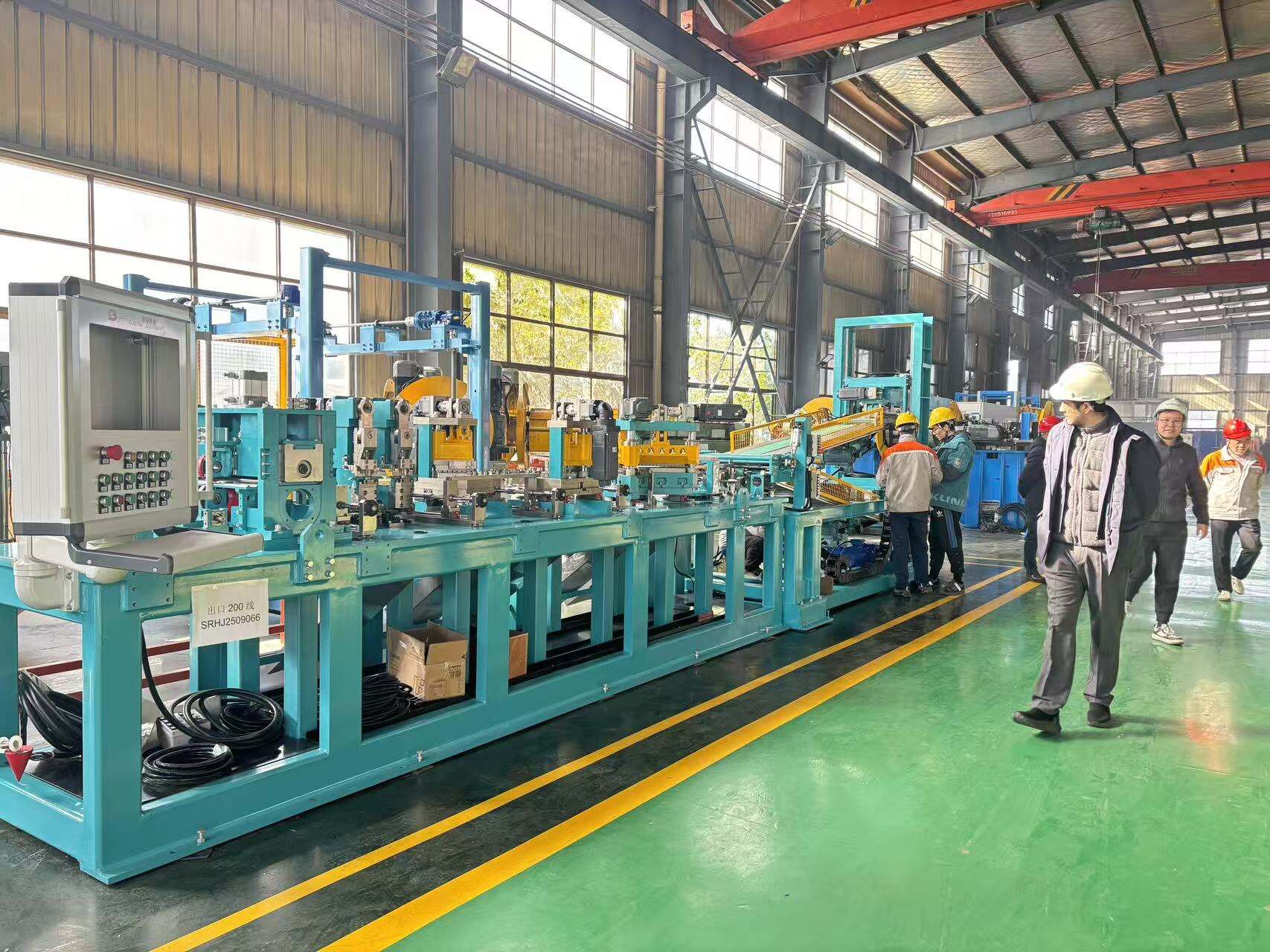

Det præcisionsstyrede kontrollsystem, der er integreret i automatiske transformatorviklingsmaskiner, udgør den teknologiske kerne, der adskiller denne udstyr fra traditionelle fremstillingsmetoder. Dette avancerede system kombinerer højopløsende servomotorer, avancerede sensorer og intelligente softwarealgoritmer til at opretholde nøjagtig kontrol over alle aspekter af viklingsprocessen. Servomotorerne sikrer en positionsnøjagtighed målt i brøkdele af en grad, hvilket garanterer, at ledningens placering forbliver konstant inden for mikroskopiske tolerancer gennem tusindvis af omdrejninger. Denne præcision er afgørende ved fremstilling af flerlags transformatorspoler, hvor selv mindste variationer i ledningsafstanden kan påvirke den elektriske ydelse, effektivitetsvurderingerne og varmeafledningsegenskaberne. Undersystemet til spændingskontrol overvåger løbende ledningens modstand under hele viklingsprocessen og foretager justeringer i realtid for at opretholde optimal trykstyrke, som forhindrer ledningens strækning, samtidig med at overdreven stramhed undgås – en stramhed, der kunne beskadige isoleringen eller deformere kernen. Denne dynamiske spændingsstyring tilpasser sig automatisk, når der skiftes mellem viklingslag eller når ledningens diameter ændres, hvilket eliminerer gætteri og konstante justeringer, som kræves ved manuelle operationer. Mekanismen til antalsoptælling af vindinger anvender optiske eller magnetiske sensorer, der registrerer hver enkelt vinding med absolut nøjagtighed, således at primær- og sekundærvindingerne indeholder præcis det korrekte antal vindinger for at opnå de specificerede spændingsforhold og impedansværdier. Dette eliminerer tællefejl, der ellers kan gøre hele transformatorer ubrugelige. Den programmerbare logikstyring (PLC) gemmer omfattende viklingsopskrifter, der definerer ledningstykkelser, viklingsretning, lagkonfiguration, tappepunkter og hastighedsparametre for forskellige transformatormodeller. Operatører vælger blot den relevante programopskrift, og den automatiske transformatorviklingsmaskine udfører hele sekvensen automatisk, hvilket sikrer gentagelige resultater uanset, hvilken vagt der fremstiller enheden. Kontrolgrænsefladen har typisk en intuitiv touchscreen-display, der viser produktionsdata i realtid, herunder aktuelt lagnummer, udførte vindinger, læsningsværdier for ledningsspænding samt estimeret færdiggørelsestid. Denne gennemsigtighed giver operatører mulighed for at følge fremskridtet og hurtigt identificere eventuelle uregelmæssigheder, inden de resulterer i defekte produkter. Avancerede systemer inkluderer selvdiagnostiske funktioner, der advare operatører om potentielle problemer såsom udtømning af ledningsforsyning, spændingsanomalier eller mekanisk slid, inden disse problemer fører til produktionsstop eller kvalitetsfejl.

De alsidige konfigurationsmuligheder, der er tilgængelige i moderne automatiske transformatorviklingsmaskiner, giver producenterne mulighed for at imødegå meget forskellige produktionskrav uden at skulle investere i flere specialiserede maskiner. Denne tilpasningsevne starter med justerbare mandrelsystemer, der kan håndtere forskellige kernestørrelser og -former – fra små toroidale kerner med en diameter på kun få centimeter til store rektangulære kerner, der anvendes i industrielle krafttransformatorer. Hurtigudskiftelige mandrelmonteringssystemer gør det muligt for operatører at skifte mellem kernestørrelser på få minutter i stedet for timer, hvilket minimerer udfaldstiden ved overgang mellem produktionsomløb. Trådfremføringmekanismen justeres automatisk for at håndtere forskellige trådstørrelser – fra fin magnettråd til præcisionselektronik til tykkere ledere til højstrømsanvendelser. Automatiske trådførere genplacerer sig selv ud fra det valgte program og sikrer optimale indfaldsvinkler, hvilket forhindrer trådschade og sikrer ensartet lagdannelse. Flere konfigurationer af trådhoveder understøtter forskellige viklemønstre, herunder lagvikling til standardtransformatorer, universel vikling til roterende elektriske maskiner samt specialviklemønstre til autotransformatorer og tappeviklinger. Nogle automatiske transformatorviklingsmaskiner er udstyret med dobbelte trådhoveder, der kan vikle primær- og sekundærviklinger samtidigt, hvilket effektivt fordobler produktionshastigheden for visse transformatorudformninger. Udstyret understøtter både manuelle og automatiske metoder til trådafslutning og integreres med loddestationer eller terminalcrimpningsudstyr, så færdige viklinger kan afsluttes uden at skulle fjerne dem fra viklingsmandrlen. Programmerbar hastighedsstyring gør det muligt for maskinen at køre med optimale hastigheder for forskellige trådstørrelser og kernematerialer – hurtigere for robuste design og langsommere for følsomme viklinger, der kræver mere forsigtig håndtering. Justerbare tværgående hastighedsindstillinger styrer, hvor hurtigt trådføreren bevæger sig tværs over kernen, hvilket påvirker lagtætheden og muliggør fremstilling af både tæt pakket viklinger og løsere viklinger med specifikke afstandskrav. Den automatiske transformatorviklingsmaskine integreres nemt i større produktionssystemer via kommunikationsprotokoller, der forbinder den til fabriksautomatiseringsnetværk for koordineret drift sammen med forudgående trådfremberegningsudstyr og efterfølgende teststationer. Valgfrie automatiske kernetilførselssystemer reducerer yderligere behovet for manuel håndtering ved at præsentere kerner for viklingsstationen fra bulkopbevaring og fjerne færdige viklinger til efterfølgende behandling. En modulær konstruktionsfilosofi giver producenterne mulighed for at starte med grundlæggende konfigurationer og gradvist tilføje nye funktioner, når produktionsbehovene udvikler sig – hvilket beskytter investeringerne i udstyret og samtidig sikrer fleksibilitet ved opgraderinger.

Forbedrede funktioner til kvalitetskontrol, der er integreret i maskinen til automatisk vikling af transformatorer, sætter nye standarder for konsekvens i fremstillingen og forebyggelse af fejl, som manuelle processer simpelthen ikke kan matche. Disse integrerede kvalitetssystemer går i gang, inden den første trådomdrejning udføres, og omfatter forudgående verifikationsrutiner, der bekræfter korrekt montering af kerne, tilstrækkelig trådforsyning, rigtig programvalg samt optimale maskindriftsbetingelser. Denne forudgående kontrol forhindrer operatører i at påbegynde produktionsløb, der ellers uundgåeligt ville resultere i defekte enheder på grund af opsætningsfejl. Realtime-overvågningsystemer registrerer kritiske parametre gennem hele hver enkelt viklingscyklus, sammenligner den faktiske ydelse med de programmerede specifikationer og advarer operatørerne øjeblikkeligt, hvis målinger falder uden for acceptable tolerancegrænser. Trådspændingssensorer registrerer brud eller afbrydelser i trådforsyningen inden for millisekunder og standser automatisk maskinen, før beskadiget tråd bliver viklet ind i spolen, hvor det ville skabe skjulte fejl, der muligvis først bliver synlige ved endelig test eller ved installation i felt. Verifikation af placeringen af lagisolering sikrer, at dielektriske materialer placeres korrekt mellem viklingslagene, hvilket forhindrer elektriske kortslutninger – en af de hyppigste årsager til transformatorfejl. Maskinen til automatisk vikling af transformatorer anvender visionssystemer eller kontakt-sensorer til at bekræfte tilstedeværelsen og korrekte justering af isoleringen, inden der fortsættes med næste viklingslag. Verifikation af antallet af viklinger sammenligner kontinuerligt de faktiske omdrejninger med de programmerede værdier i stedet for at basere sig udelukkende på slutinspektion, så eventuelle afvigelser opdages straks, mens de stadig kan rettes – i stedet for efter færdiggørelse af en hel ubrugelig spole. Automatisk dataregistrering skaber omfattende produktionsprotokoller for hver fremstillede transformator og dokumenterer bl.a. trådbatchnumre, produktionsdato og -tidspunkt, operatørens identifikation, faktiske parameterværdier samt eventuelle afvigelser under fremstillingen. Denne sporbarehed understøtter kravene til kvalitetsstyringssystemer og leverer uvurderlig information til undersøgelse af fejl i felt eller til optimering af produktionsprocesser. Funktioner til statistisk proceskontrol analyserer produktionsdata fra flere enheder og identificerer tendenser, der muligvis indikerer gradvis maskinerosion, variationer i materialekvalitet eller procesdrift, inden disse problemer fører til fejl. Algoritmer til prædiktiv vedligeholdelse overvåger maskinens driftsegenskaber og anbefaler serviceintervaller baseret på faktisk brugsprofil i stedet for vilkårlige kalenderbaserede tidsplaner, hvilket maksimerer driftstid og forhindrer uventede fejl. Integrerede testfunktioner giver nogle avancerede maskiner til automatisk vikling af transformatorer mulighed for at udføre grundlæggende elektriske målinger umiddelbart efter færdiggørelse af hver spole, herunder verifikation af modstandsværdier og detektering af kortsluttede viklinger uden at skulle overføre spolen til separat testudstyr. Denne øjeblikkelige feedback muliggør hurtig korrigering af eventuelle procesafvigelser, inden der produceres store mængder defekte enheder.
